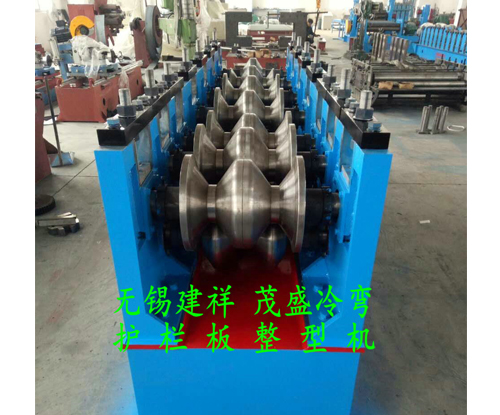

护栏板矫正机

公路护栏设备

主要由开卷机、校平机、冲孔机、冲孔机、成型主机、成型剪切装置、液压站、电脑控制系统、成品托架等几部分组成。高速护栏板设备生产的产品具有重量轻、强度高、承重大、抗震性好的特点，被广泛应用于多高层钢结构建筑领域。

详细介绍

高速公路护栏设备

护栏板成型工艺：放料-校平/冲孔/切断/成型-收料

高速公路护栏板成型设备

1）被动放料架

结构：双锥式、被动放料机。

板料宽度：470mm；材料厚度4.0mm；

料卷内径：φ508mm；

料卷外径:φ1200mm;承载重量：≤8T

2)双锥夹紧电机：2.2kw；

3）主要成型辊材料：GCr15。

4）电机功率：45KW

5）轧辊轴材质：45#调质处理，轧辊轴直径：90mm

6）进料宽度：470MM

液压切断装置：作用：根据输入工件的长度参数，用编码器定长后，液压切断，采用液压

剪切式。

2、高速公路护栏板成型机整平为上三辊下四辊，成型轴直径Φ80mm(材料45#通

过调质处理)，轧辊材料为GCR15，淬火到HRC58°-62°，

表面镀硬铬，压制厚度2.5m-4.0m.

3、冲孔：采用液压冲孔(材料Cr12模具钢淬火处理，可前后左右任意调节).

4、切断液压剪切

5、主机功率：45KW

6、电机机功率：45KW

7、传动：齿轮箱传动

8、液压站电机功率：15KW，压力20Mpa

9、机组采用变频调速5m-15m/min

10、变频器，台达

11、电脑采用台达PLC

12、电脑操作面板采用触摸屏显示

13、设备外形尺寸：长20m×宽2m×高1.5m

该公司的售后服务：

1. 所有提供设备，负责安装调试验收至产品合格，设备正常验收，进入生产状态。

2. 负责设备的平面布局设计，工艺设计，工艺流程设计。

3. 所提供设备均保修一年，在保修期内除非正常原因，所有引设备维修发生的费用均由贵

高速公路护栏设备。

一、成型工艺

放料架—整平机—冲孔机—快速送料—光电定尺—成型主机—校直装置—收料架—控制系统—成型模具

二、技术参数

1, 设备总功率90KW。

2, 大轧制型材高度85mm，

3, 大轧制厚度4.0mm，

4, 大轧制速度15m每分钟。

5, 焊接机座的结构用材必须符合要求，焊接要符合******钢结焊接标准的要求。

6, 设备经除锈处理后，先涂钢构专用防锈漆，防锈漆必须覆盖全面，再涂优质面漆。

三、我公司生产的设备有以下几个优点：

1.设备控制为PLC控制，在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。

6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。
