梯边电缆桥架成型设备

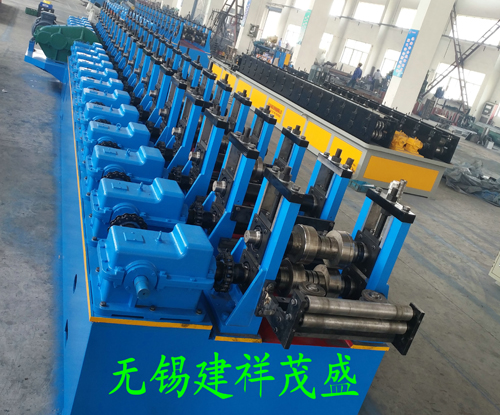

梯式电缆桥架成型机组

梯式电缆桥架成型机组、梯边电缆桥架生产线设备、梯式电缆桥架设备生产线

无锡建祥茂盛冷弯型钢设备有限公司位于无锡东面,西临沪宁高速公路,东连苏州,无锡高铁站,为苏锡常交通枢纽。公司生产各类常规冷弯成型机组与非标定制冷弯成型机组。

梯式电缆桥架成型机组、梯式电缆桥架设备生产线、梯边电缆桥架生产线设备

一、成型工艺

放料—导向、校平—连续成型—液压冲孔、切断—收料

二、机组性能

1、轧制板材范围

材质:镀锌板、低碳素钢,如Q235;板材厚度:1.5-3.0㎜

产品宽度:100150200250300㎜宽度的规格(兼容直角梯边)

2、生产速度:0-12米/分钟(可调)

3、生产占地面积:长20米X宽2米

4、装机总容量:约40kw

5、配备气源:气源:0.9立方/分钟,0.6~0.7MPa

6、被动放料机

7、内涨式,载重4T

8、卷料内径:¢500~¢520mm,卷料外径:≤1200

9、导向、校平部分

10、一对水平辊,二对立向辊

11具有可同向移动,导向移动功能

12具有校平功能

三、成型主

1、机架:铸铁牌坊式机架+齿轮箱传动  (每组机架一个齿轮箱)

2、成型机架:约14架

3、更大进料宽度≤350㎜

4、轧辊轴直径:¢80mm,材质40Cr,热处理:调质

5、滚轮材质:GCr15,整体淬火处理,硬度HRC56-62º

6、电机功率:30 kw电机驱动5、4冲孔部分

7、液压冲孔,可移动调节

8、冲模材质:Cr12MoV,淬火处理,硬度达到58-62°

9、定尺、跟踪切断部分(跟踪切断使用气缸回复或是重锤回复,客户可自行选择);定尺8米长度误差±2mm.保证8米长度型材目测形状无弯曲,不划伤板材。

10、电器控制

11、整线采用进口PLC控制。

12、操作人员通过设定的程序自动运行并对控制过程进行监控。操作方式有手动/自动两种。具有手动、自动切换功能:在手动状态下,能进行单机运行,方便维修;在自动状态下,进行全线生产运行,顺序启动;全线设有急停按钮,易于处理紧急事故,保证设备和操作人员安全。
